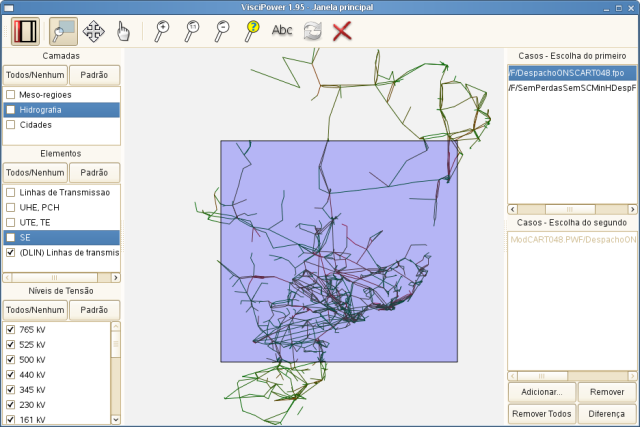

Zoom por caixa em ação

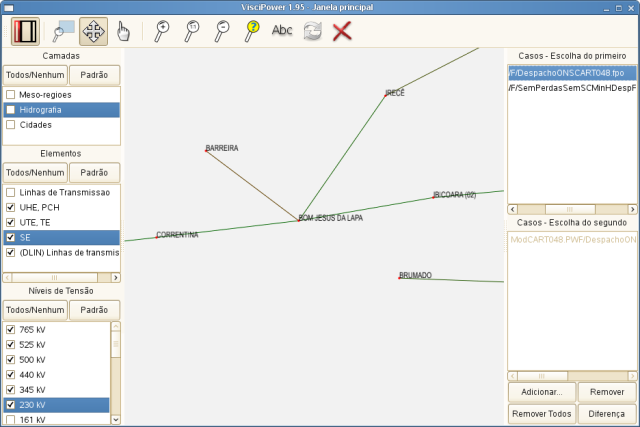

Visualização do caso 1

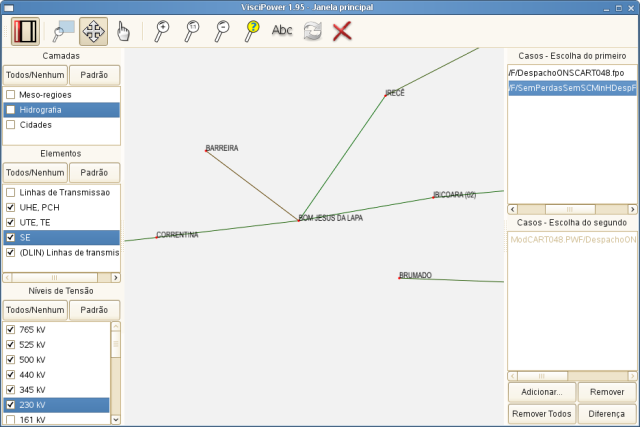

Visualização do caso 2 -- observe que a diferença entre estas duas imagens acima é pouco perceptível

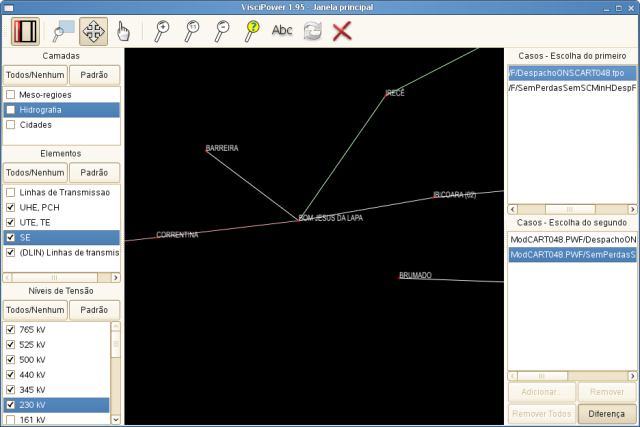

Visualização da diferença entre o caso 1 e 2 -- é possível observar um melhor a variação do fluxo nas linhas: há linhas esverdeadas, em que o fluxo diminuiu no segundo caso em relação ao primeiro, e avermelhadas quando aumentou. As linhas ficam na cor branca quando o fluxo não muda (ou varia muito pouco). A cor do fundo é alterada para preto para facilitar a distinção do modo de operação e facilitar a visualização das linhas -- futuramente isto pode ser colocado como opção.

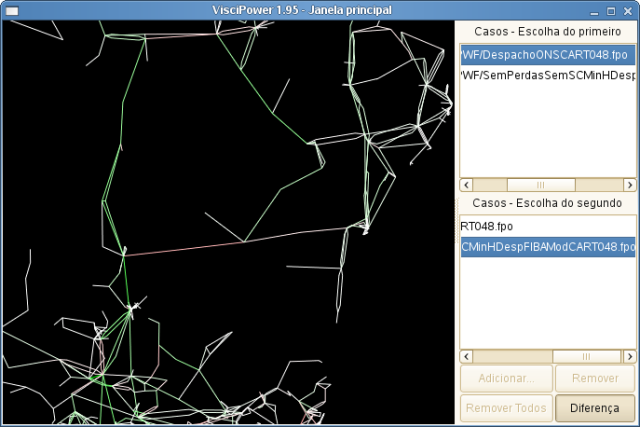

Visualização da diferença entre o caso 1 e 2 -- aqui está mais visível a coloração das linhas

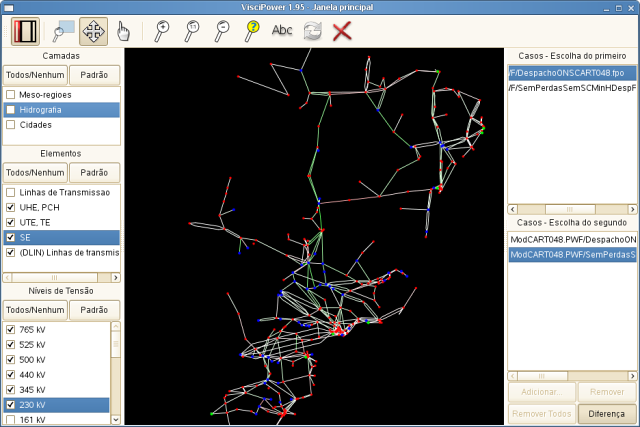

Visualização da diferença entre o caso 1 e 2 -- todo o mapa, somente tensões acima de 230 kV

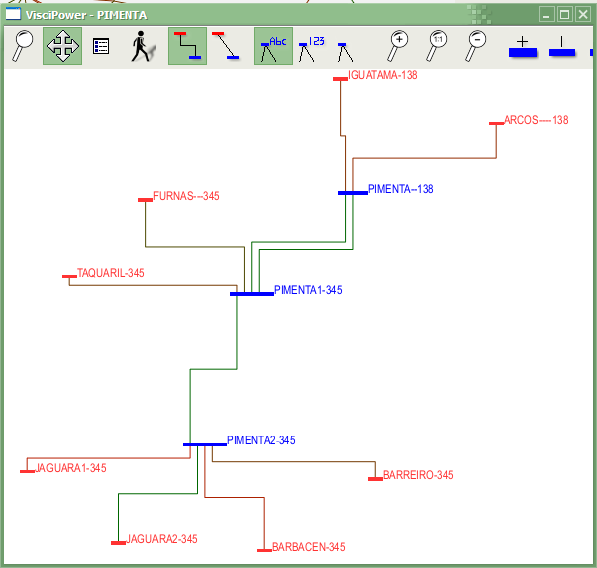

Visualização não geo-referenciada
