Testes dos Algoritmos (II)
Mais alguns testes.
Estes são apenas testes iniciais e não há vértices fixos (que são indicados por um quadrado vermelho).
Circuitos em árvore -- com restrição à jaula
Para avaliar os três algoritmos quanto à restrição da região disponível, a jaula, usei primeiro o diagrama exemplo disponível no artigo Visibility Representation of Distribution System One-line Diagrams de Rao e Deekshit, para podermos ter uma comparação mais justa. Na implementação do algoritmo de Rao e Deekshit introduzi um passo que "estica" o diagrama para que ele caiba exatamente dentro da jaula. A intenção deste teste é "expandir" os diagramas para que eles ocupem toda a área da jaula -- poderíamos simplesmente ajustar os coeficientes para obter um diagrama que caiba dentro da jaula por ser pequeno e não por sua interação com os limites da jaula.
Resultados

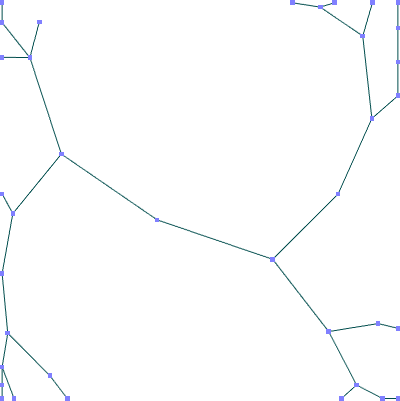

Mota:Ka=1,12 Kv=1,14

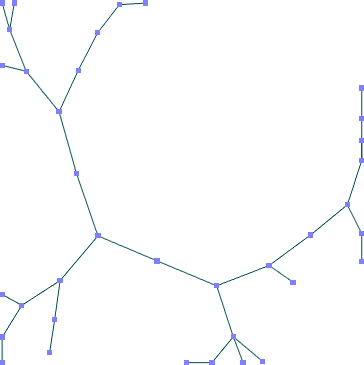

"Spring Embedder" de Fruchterman

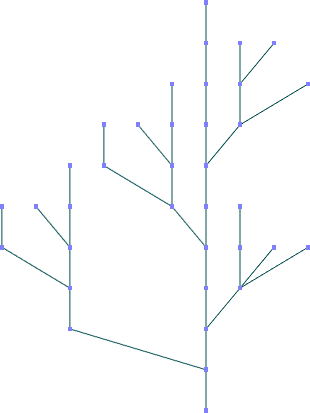

Árvore de Rao e Deekshit
Análise dos Resultados
Pôde-se
observar que os dois primeiros diagramas apresentam
características simulares: as "pontas" são achatadas nos
limites da jaula, o que pode causar sobreposição de
nós/arestas, como ocorreu na parte superior direita da segunda
imagem (teceiro nó de cima para baixo; observe que a aresta
está mais grossa).
Enquanto que a forma final do diagrama
é geralmente única quando aplicamos um dos algoritmos de
força, quando é imposta a restrição de
posição isso não ocorre mais. Assim, para cada
conjunto aleatório de posições iniciais dos
nós, temos um diferente diagrama.
A terceira imagem
mostra o resultado do algoritmo de Rao e Deekshit com a etapa extra de
expansão à jaula. O resultado da etapa de posicionamento
é idêntico ao original, mas a última etapa, de
desenho, não é aplicada como descrita pelos autores, com
a intenção de facilitar a comparação dos
resultados.
Neste exemplo observa-se que o resultado do
algoritmo de árvore resultou num diagrama mais legível,
com melhor distribuição dos nós e dos comprimentos
das arestas.
Circuitos em árvore -- sem restrição à jaula
Neste teste a
restrição à jaula não foi aplicada. Foi
usado o mesmo conjunto de nós e arestas do teste anterior,
além de outro conjunto criado manualmente para o teste.
Resultados
Primeiro Conjunto de Dados

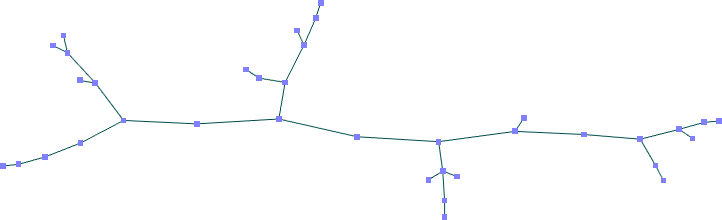

Mota: Ka = 1,43 Kv=0,95

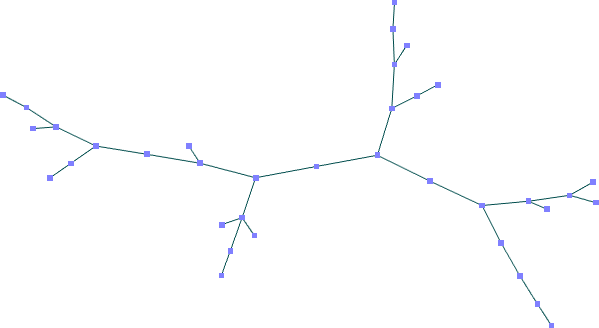

"Spring Embedder" de Fruchterman

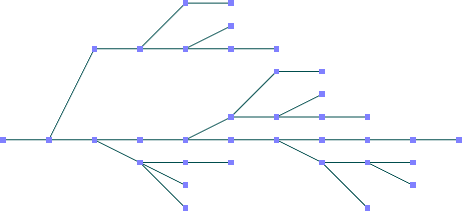

Árvore de Rao e Deekshit
Segundo Conjunto de Dados

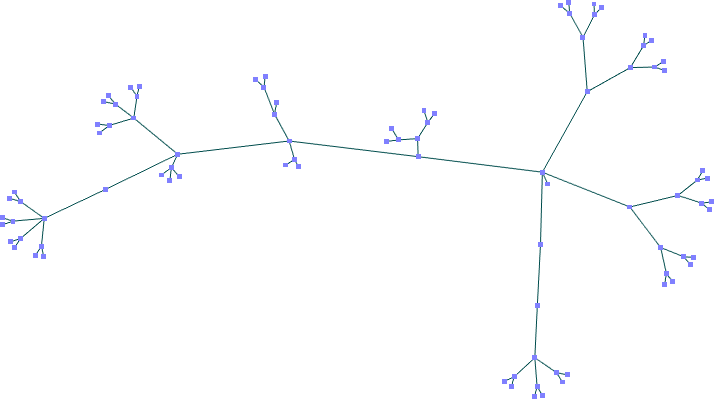

Mota:Ka = 1,43 Kv =0,95

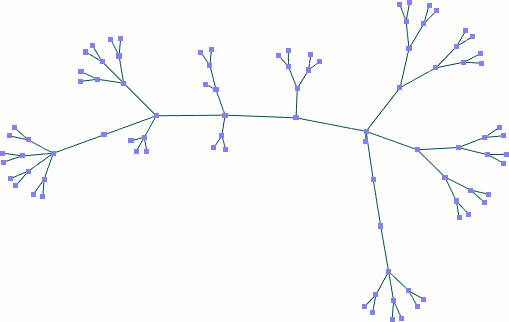

"Spring Embedder" de Fruchterman

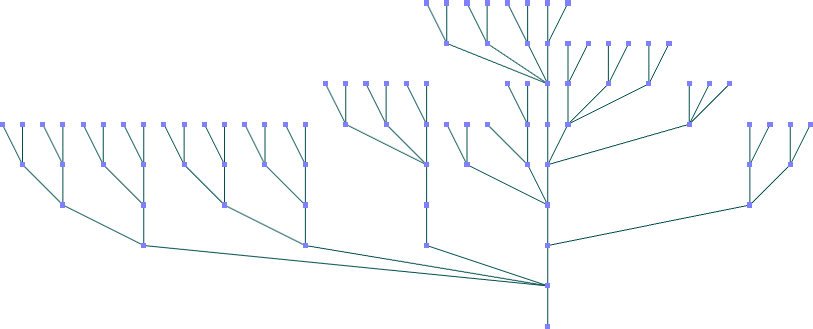

Árvore de Rao e Deekshit
