Infelizmente o desenho das linhas de transmissão a partir da topologia elétrica (tabela DLIN) e da localização das estações elétricas utilizando linhas diretas, que é a abordagem mais simples e adotada inicialmente, não permite a diferenciação de linhas múltiplas e linhas simples.
Algoritmo
Para tentar contornar este problema, foi elaborado um algoritmo para efetuar o desenho das linhas múltiplas dividindo-as em três segmentos. Partiu-se do princípio de que as linhas múltiplas devem ter seus segmentos principais (o maiores) paralelos entre si.
Os principais passos são:

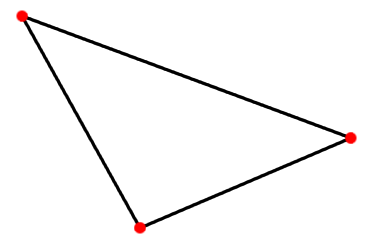

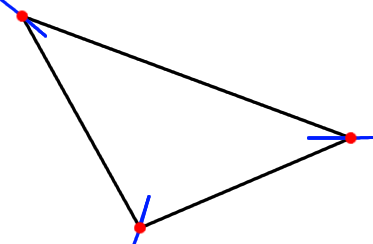

- Cálculo dos ângulos de saída a partir das linhas direta.

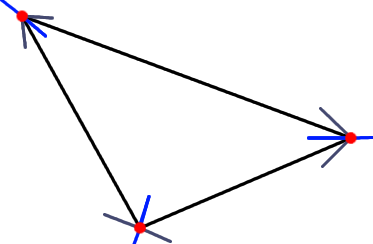

- Cálculo dos limites dos intervalos angulares associados a cada extremidade da linha

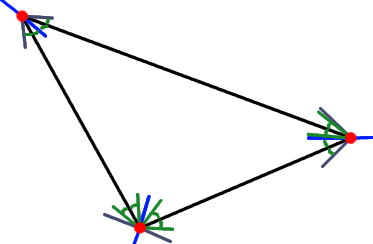

- Ajuste dos limites para que os ângulos sejam simétricos em relação ao ângulo de saída do passo 1.
- Casamento dos limites das duas extremidades em relação aos ângulos de saída.

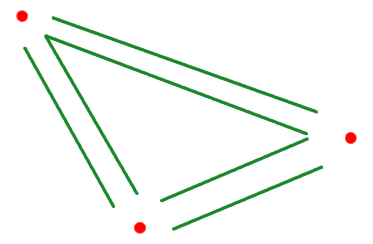

- Distribuição uniforme das linhas na área útil determinada pelos limites.
O raio, comprimento dos segmentos menores, é cálculo como sendo uma fração do comprimento da linha direta.

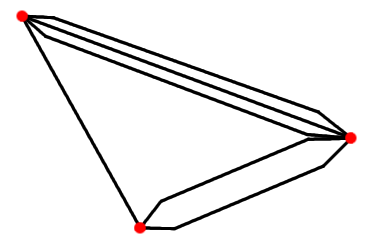

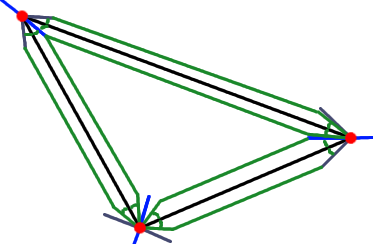

As imagens abaixo ilustram simplificadamente o algoritmo descrito:
