Versão 0.1 - Modelagem Gráfica em Wireframe

Nesta versão os objetos são exibidos em wireframe, por isso ao inicializar o ambiente utilizamos o comando glPolygonMode(GL_FRONT_AND_BACK, GL_LINE).

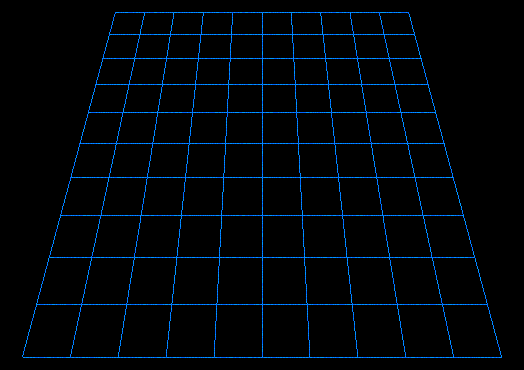

• Tabuleiro de 10x10 posições (criado com a primitiva GL_LINES)

Fig.1: Tabuleiro 10x10

• Bandeira

  Utilizada para marcar uma posição já informada no tabuleiro quando na coordenada não existe nenhum objeto.

Fig. 2: Bandeira

Detalhes: O mastro foi criado com o comando gluCylinder e o "tecido" foi criado através da definição de vários pontos que formam a geometria da bandeira e que depois foram interligados formando polígonos de 4 lados.

• Bomba

É exibida quando o usuário acerta uma posição que contém um navio ou submarino.

Comandos utilizados: glutSolidSphere para a esfera principal e gluCylinder para o detalhe do pavio.

Fig. 3: Bomba

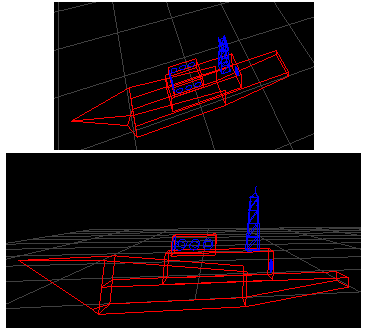

• Navio "Destroyer"

Ocupa 4 posições do tabuleiro.

Fig. 4: Navio

O Navio foi construído quase que totalmente através da informação de vértices em primitivas GL_QUADS. Apenas a cabine foi modelada com glutWireCube e pequenos detalhes foram feitos com glutWireTorus. A antena é formada também por GL_QUADS, GL_LINES e GL_TRIANGLE_FAN.

• Barco Pesqueiro

Ocupa 2 posições no tabuleiro.

Construído da mesma maneira que o navio, estabelecendo-se vértices de polígonos GL_QUADS

. Fig. 5: Barco

• Submarino

Ocupa 3 posições no tabuleiro.

Fig. 6: Submarino

Por ter formas arredondadas, necessita de comandos mais trabalhados do OpenGL como gluCylinder para descrever o corpo, gluSolidSphere para fechar a parte frontal, GL_POLYGON e GL_TRIANGLES para formar as "guias" laterais.
