Introdução
O objetivo deste projeto é implementar o jogo Batalha Naval, utilizando a biblioteca gráfica OpenGL, com o intuito
de realizar uma atividade prática que use os conhecimento teóricos adquiridos durante as aulas. Para tanto, utilizou-se
a linguagem C e o gerenciador de janelas glut, afim de deixar o jogo independente de plataforma.
A Batalha Naval é um jogo clássico que pode ser jogado em um videogame, computador, tabuleiro,
ou mesmo em uma simples folha de papel. Geralmente, a batalha naval é jogada por duas pessoas, das quais irá ganhar
aquela que afundar primeiro todos os navios do adversário, após várias rodadas. O jogo consiste de um
tabuleiro formado por várias linhas e colunas, no qual são posicionados os navios de cada jogador.
Em uma rodada, cada jogador tem direito de dar um tiro (que é uma coordenada do tabuleiro, como por exemplo: A3, representando
um tiro no quadrante localizado na primeira linha e terceira coluna) no tabuleiro do outro jogador e, obter como resposta,
três ações possíveis:
- Água: indicando que no quadrante atingido não há nenhuma parte de um navio.
- Acertou: indicando que alguma parte de um navio está no quadrante atingido.
- Afundou: indicando que o tiro afundou um navio. Nesta resposta deve ser informado qual o tipo do navio afundado.
Existem algumas variações desse jogo, contudo, todas seguem a mesma idéia. No caso de algumas versões para computador, jogadas por
uma única pessoa, o computador posiciona aleatoriamente os navios no tabuleiro e cabe ao jogador afundá-los com a menor
quantidade de tiros possíveis. Esta versão será implementada visando simplificar a parte lógica do jogo.
Dessa forma, primeiro será explicado como foi implementado a parte lógica do jogo (destacando os mapeamentos feitos e
a função que gerencia o estado do tabuleiro), para em seguida explicar a parte gráfica (que consiste no desenho dos tabuleiros e na
modelagem dos navios) e, por fim, a comunicação entre estas partes que resulta no jogo efetivamente, que será modelado
pela arquitetura do programa.
1. Parte Lógica do Jogo
O gerenciamento lógico do jogo é simples, consistindo principalmente de um mapeamento do tabuleiro por uma matriz
e de uma função que executa o evento do tiro, a qual atualiza essa matriz. Além disso, há o gerenciamento de entrada feito
pelo teclado, o qual permitirá entrar com as coordenadas do tabuleiro realizando um tiro.
Existem algumas variáveis e constantes que têm como função apenas auxiliar o processo de gerenciamento do jogo. Dentre elas,
destacam-se três constantes que representam cada tipo de navio: BOTE, CARRIER e DESTROYER, que possuem os valores 3, 4 e 5,
respectivamente. Além delas, há três estruturas: pBote, pCarrier e pDestroyer, que servem para armazenar
as posições dos navios quando o jogo começa.
O tabuleiro possui 10 linhas e 10 colunas, sendo mapeado por uma matriz de inteiros com as mesmas dimensões.
Na implementação esta matriz é denominada Tab e definida como int Tab[10][10]. É interessante observar que por ser implementado na linguagem C, tal declaração faz
com que os campos de cada dimensão da matriz Tab começem em 0 e acabem em 9. Por convenção, os caracteres de A
a J representam as linhas e os números de 0 a 9 representam as colunas, conforme a figura abaixo:

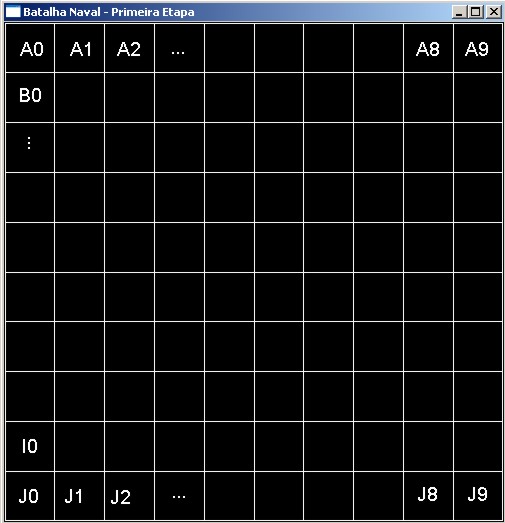

Figura 1 : Coordenadas do tabuleiro
Inicialmente todas as posições da matriz Tab são atribuídas ao valor zero, indicando que todos os quadrantes
devem ser desenhados normalmente. À medida que o jogador dispara os tiros, a função Atira atualiza as posições
da matriz Tab de acordo com as convenções criadas, que são:
- 1: quando o tiro resulta em água
- 2: quando o tiro resulta no acerto de alguma parte de um navio
- 3: quando o tiro resulta em afundar o Bote
- 4: quando o tiro resulta em afundar o Carrier
- 5: quando o tiro resulta em afundar o Destroyer
Um navio só será afundado depois que todas as suas posições forem acertadas, ou seja, um tiro resulta em afundar
um navio somente se apenas a posição daquele tiro ainda não foi acertada. Neste caso, todas as posições da matriz Tab
relativas as posições do navio são setadas conforme a convenção acima.
Como exemplo, supondo que o navio Bote seja o único no tabuleiro e esteja localizado nas posições C3 e C4.
Se um tiro for dado na posição C5, resultará em água, o que implica que a matriz Tab[2][5] será igual a 1. Na hipótese de
um tiro ser
dado na posição C3 resultará no acerto de uma parte do Bote e, portanto, Tab[2][3] será igual a 2. Caso um novo
tiro seja dado na posição C4, acertando a outra parte do Bote, ele será afundado, implicando que Tab[2][3] e Tab[2][4]
será igual a BOTE (valor 3).
Em relação ao gerenciamento de entrada, um tiro deve ser dado digitando as coordenadas do quadrante em que
se deseja atirar pelo teclado. Usando o exemplo acima, para executar um tiro na posição C5 deverá ser teclado primeiro
a linha, no caso o caracter C, e depois a coluna, 5.
Há 3 variáveis de controle referentes à entrada de dados, que são eLetra, cLetra e cNumero, que servem
apenas para impedir que o tabuleiro se altere quando digitado comandos inválidos ou tiros repetidos.
2. Parte Gráfica do Jogo
A parte gráfica do jogo é composta da modelagem geométrica dos 3 tipos de navio, do desenho do tabuleiro e das ações
correspondentes aos tiros.
Para cada um dos navios foi criada uma display list com o nome do navio, a qual é chamada no momento em que o
navio em questão é afundado. Além dessas 3 listas, há uma lista denominada TABULEIRO, que é chamada no início do jogo
para desenhar o tabuleiro.
Esta é a parte gráfica mais simples do jogo, pois é formado de 11 linhas verticais e 11 horizontais, formando
100 quadrantes. Todas as linhas são desenhadas no plano z = 0, variando-se apenas as coordenadas do eixo x para as colunas,
e do eixo y para as linhas.
O navio Bote foi modelado com o uso de cubos escalonados e cilindros, enquanto que para os navios Carrier e Destroyer foram
usados cubos escalonados, cilindros e esferas.
A seguir, serão exposto alguns screenshots de cada navio junto com suas display lists:
Destroyer

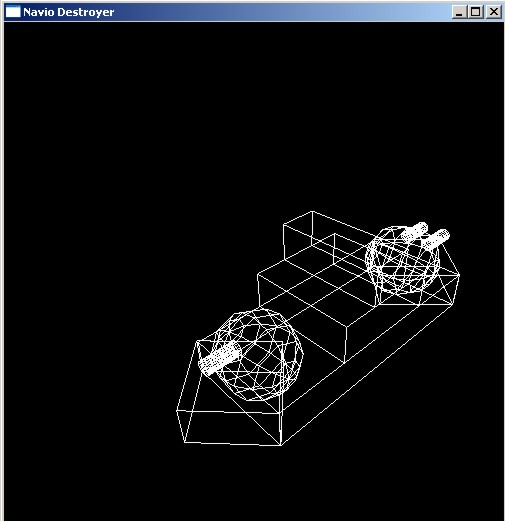

Figura 2: Destroyer visto de lado

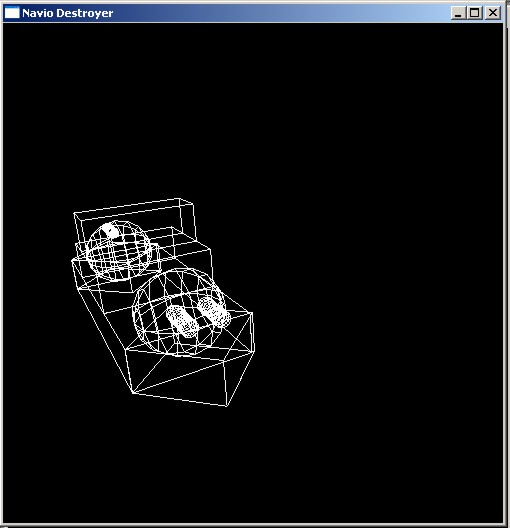

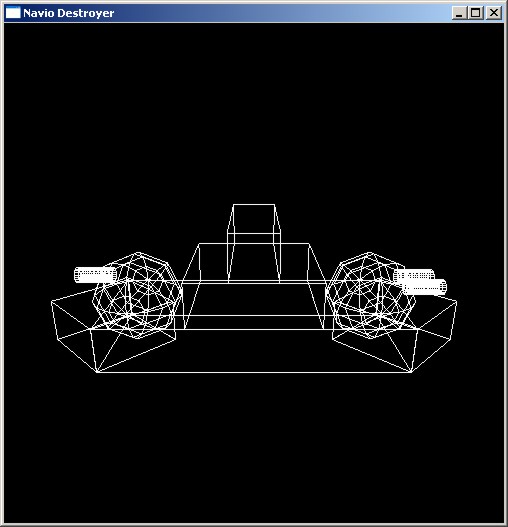

Figura 3: Destroyer visto de frente
Figura 4: Destroyer visto de cima
Display List
Carrier

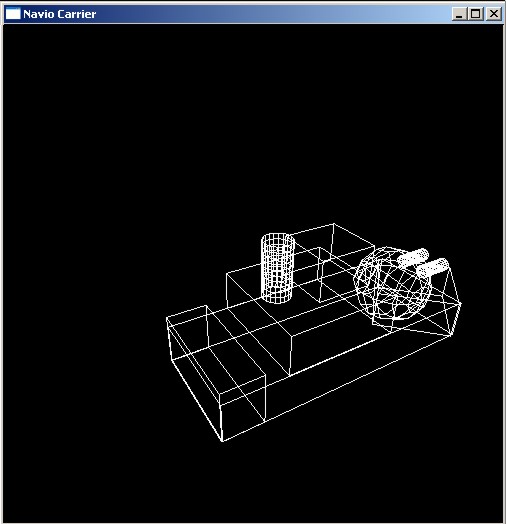

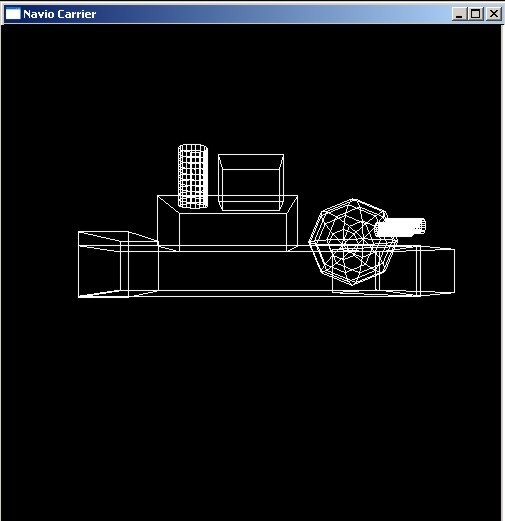

Figura 5: Carrier visto de lado

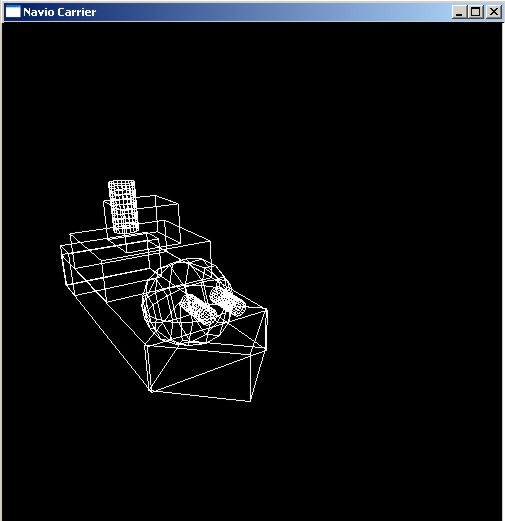

Figura 6: Carrier visto de frente
Figura 7: Carrier visto de cima
Display List
Bote

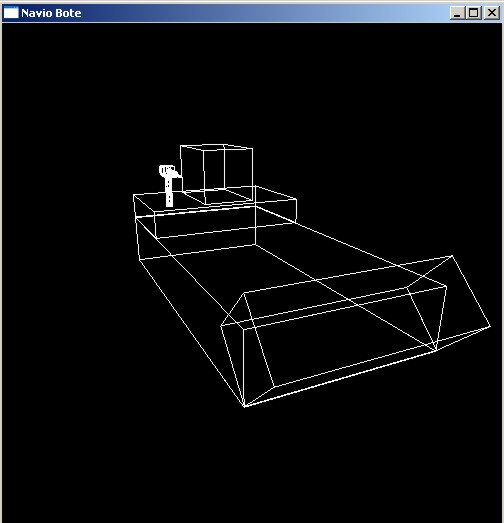

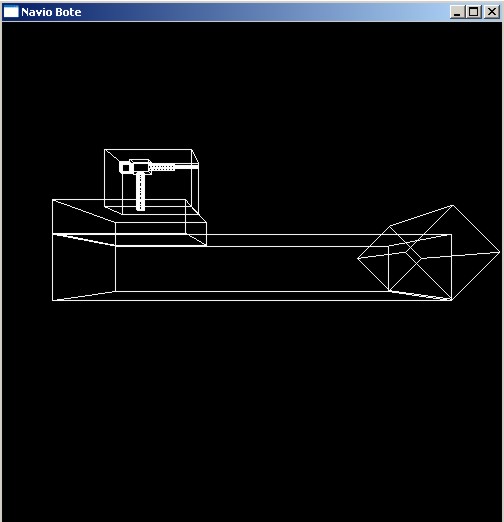

Figura 8: Bote visto de lado
Figura 9: Bote visto de frente

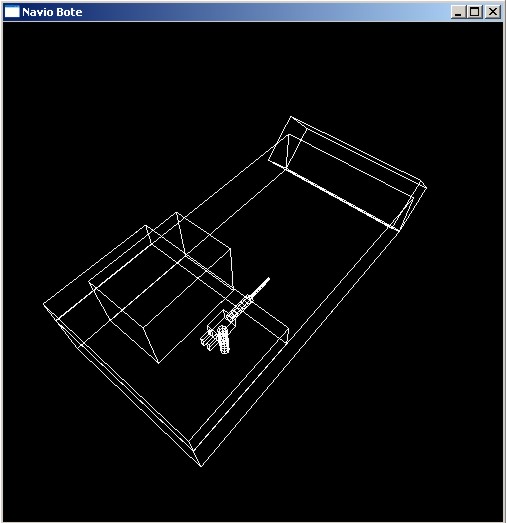

Figura 10: Bote visto de cima
Display List
Por convenção, o Bote ocupa 2 quadrantes, o Carrier 3 e o Destroyer 4.
Por fim, às ações correspondentes aos tiros são desenhadas na função display, verificando o conteúdo de cada célula
da matriz Tab.
Caso o valor da célula seja 1 ou 2, um "X" é desenhado no quadrante, a água, os erros, é representada pela cor azul e o navio, os acertos, pela cor vermelha.
Como a janela criada pelo glut possui a dimensão de 500 x 500 pixels, com
o referencial localizado exatamente no centro da janela, foi preciso uma função de mapeamento entre as células da matriz
Tab e as posições da janela, chamada MapCoord, para identificar as coordenadas dos vértices de cada uma das
duas retas que formam o"X".
As duas próximas figuras mostram telas do jogo em diferentes estados, enquanto que as duas últimas mostram a visualização
do jogo com diferentes câmeras. Para mudar o ângulo da câmera basta pressionar as teclas x, y e z, sendo
rotacionado o tabuleiro do jogo em relação ao eixo teclado. Para mudança de zoom basta pressionar as teclas + e - .

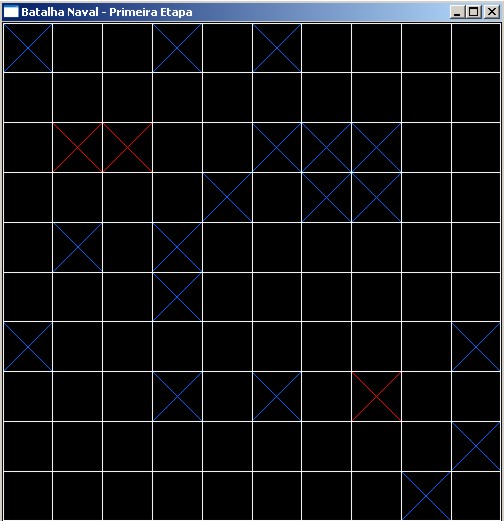

Figura 11: Jogo com alguns tiros acertados

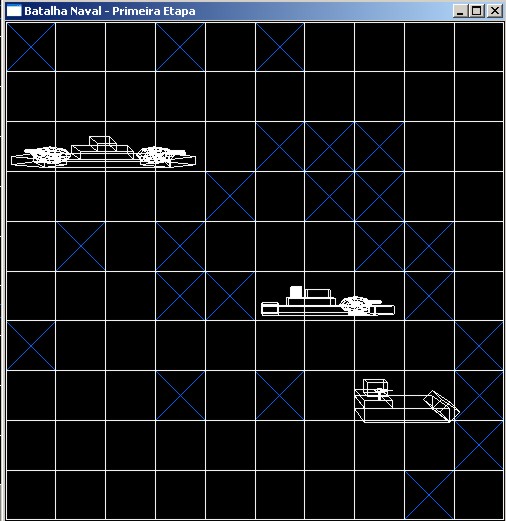

Figura 12: Jogo com os 3 navios já afundados

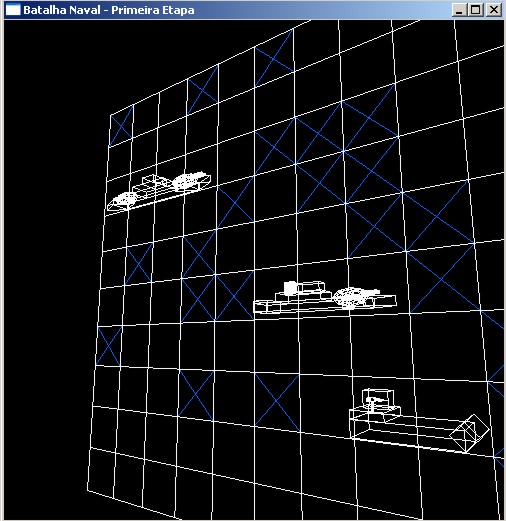

Figura 13: Tabuleiro visto com rotações

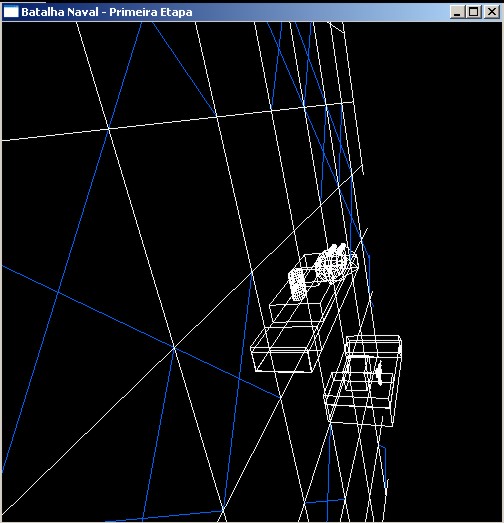

Figura 14: Tabuleiro visto com zoom e rotações
