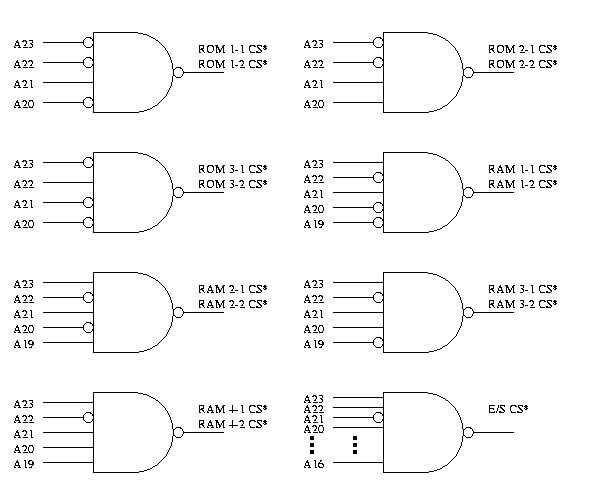

Sua proposta deve conter (a) o mapa de memória, (b) o número de chips necessários de cada tipo, (c) a tabela de decodificação de endereços e (d) os circuitos lógicos para a geração do sinal Chip Select* (CS*) de cada chip utilizado na memória ou na entrada/saída. Use a decodificação completa (sem espelhamento).

Mapa de memória:

• 3 MB ROM: $20 0000 a $4F FFFF
• 2 MB RAM: $A0 0000 a $BF FFFF
• Entrada/Saída: $DF 0000 a $DF FFFF
• Espaços livres: $00 0000 a $1F FFFF, $50 0000 a $9F FFFF, $C0 0000 a $DE FFFF e $E0 0000 a $FF FFFF

Número de chips:

• 3 MB ROM: 2 chips de 512k X 8 formam 512 k palavras ou 1 MB; logo são necessários 3 pares (6 chips).
• 2 MB RAM: 2 chips de 256k X 8 formam 256 k palavras ou 512 kB; logo são necessários 4 pares (8 chips).

EPROM: sigla de Erasable Programable Read Only Memory; trata-se de uma memória não volátil que, em uso normal, permite apenas a leitura de seus dados; entretanto, sob condições especiais ela pode ser apagada (uso de luz ultra-violeta) e regravada (aplicação de tensão mais alta que a tensão de alimentação convencional); cada transistor (célula de memória) possui uma floating gate (porta flutuante) que fica isolada eletricamente dos outros terminais e que serve para armazenar carga elétrica; a presença ou ausência de carga nesta porta é que determina se está armazenado um bit 0 ou 1.

FLASH EEPROM: sigla de Flash Electrically Erasable Programable Read Only Memory; trata-se de uma memória não volátil que, em uso normal, permite apenas a leitura de seus dados; entretanto, com o uso de circuitos especiais ela pode ser apagada (eletricamente) e regravada (aplicação de tensão mais alta que a tensão de alimentação convencional); cada transistor (célula de memória) possui uma floating gate (porta flutuante) que fica isolada eletricamente dos outros terminais (mas bem mais próxima destes que no caso da EPROM) e que serve para armazenar carga elétrica; a presença ou ausência de carga nesta porta é que determina se está armazenado um bit 0 ou 1.

Quanto às comparações:

• mecanismo de programação: EPROMs e Flash EEPROMs são programadas (gravadas/escritas) se receberem a aplicação de uma tensão (12 a 25 V) mais alta que a tensão normal (5 V) de alimentação em um determinado pino (Vpp) segundo um padrão temporal especificado pelo fabricante; esta tensão irá forçar a passagem de elétrons pelo material isolante (efeito avalanche) e carregar eletricamente a porta flutuante.
• mecanismo de limpeza (erase): EPROM é apagada pela exposição da mesma a uma fonte de luz ultra-violeta (o chip possui uma janela de quartzo transparente na embalagem que permite tal exposição); Flash EEPROMS usam um efeito da mecânica quântica chamado Tunelamento de Fowler-Nordheim que permite que, quando determinados níveis de tensão são aplicados nas portas, elétrons passem pela camada isolante mesmo sem receber um alto nível de energia para vencer a barreira (como ocorre no efeito avalanche).
• tempo de limpeza: EPROM necessita de cerca de 20 minutos de exposição à luz ultra-violeta para ser totalmente apagada; Flash EEPROM pode ser apagada eletricamente em torno de 1 segundo.
• tamanho do bloco mínimo de limpeza: EPROM só permite a limpeza de todo o conteúdo do chip, enquanto que Flash EEPROM permite que se limpe um setor do chip por vez.
• densidade: uma célula de memória Flash EEPROM pode ocupar até 20% além da área ocupada por uma célula de memória EPROM.

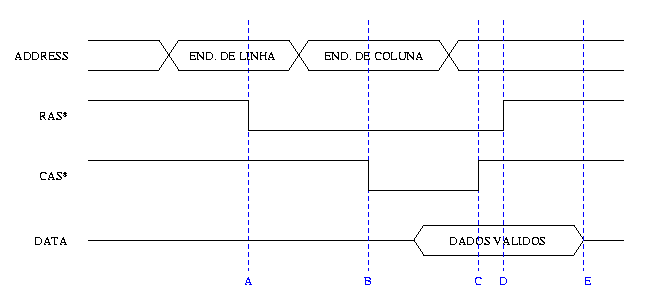

O ciclo se inicia com a colocação do endereço de linha desejado no barramento de endereços da memória. Isto normalmente é feito por um multiplexador que seleciona alguns bits do barramento de endereços do processador. Em seguida, um sinal RAS* (Row Address Strobe), gerado por um circuito de controle a partir de AS*, DS*, R/W* e dos bits mais significativos do endereço, é ativado fazendo com que a DRAM leia o endereço de linha disponibilizado (instante A na figura). Após um período de tempo definido pelo circuito de controle, é colocado no mesmo barramento de end. da memória o end. da coluna desejada (também via multiplexador). Logo a seguir é preciso que o sinal CAS* (Column Address Strobe) seja ativado pelo circuito de controle para fazer com que a DRAM leia o end. de coluna (instante B). Feita a leitura deste end. de coluna, basta aguardar um certo tempo (determinado pelo fabricante da memória) até que o barramento de dados saia do estado de alta impedância e se possa ler com segurança os dados apresentados lá. Em seguida, os sinais CAS* e RAS* são negados (instantes C e D), o que força o barramento de dados da memória a entrar novamente no estado de alta impedância (instante E).

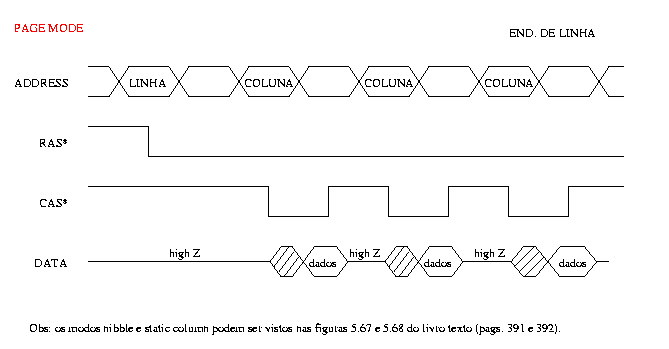

Modo Paginado

o modo paginado permite o acesso a várias colunas de uma mesma linha. Enquanto RAS* é mantido ativo após a leitura do endereço de linha, vários end. de coluna são introduzidos em seqüência e o sinal CAS* é pulsado para o chip ler cada um deles e disponibilizar os dados correspondentes.

Modo Nibble

Este modo é similar ao anterior, pois enquanto o sinal RAS* é mantido ativo, CAS* é pulsado (ativado/desativado). A diferença é que existe um circuito interno ao chip que gera até quatro endereços de coluna a partir do primeiro end. de coluna colocado no barramento de endereços imediatamente antes da primeira ativação de CAS*. Ou seja, as ativações seguintes de CAS* não requerem a colocação de novos end. de coluna no barramento, pois estes (até 4) são gerados internamente e os dados correspondentes aos mesmos são disponibilizados no barramento de dados.

Modo de Coluna estática

Neste modo os sinais RAS* e CAS* são ativados uma única vez. Como em um ciclo simples de acesso, RAS* é ativado para o chip obter o end. de linha e logo depois CAS* é ativado para o chip obter o end. de coluna. Entretanto, CAS* pode ser mantido ativado (nível baixo) e novos endereços de coluna introduzidos no chip, o que ocasionará o surgimento no barramento de dados do conteúdo das células de memória correspondentes. É um modo de operação que se assemelha ao das memórias estáticas, pois novos dados são obtidos pela simples alteração do endereço introduzido (só que neste caso, somente o end. de coluna é alterado). Não é necessário pulsar CAS* para cada novo end. de coluna introduzido.

• No mapeamento direto a memória principal de N linhas é dividida em conjuntos, cada um com um número n de linhas igual ao número de linhas na memória cache, enumeradas de 0 até n. Assim, a linha i do conjunto k da memória principal é mapeada na linha i da memória cache, ou seja cada linha da memória principal é mapeada numa linha específica da memória cache. Como há vários conjuntos, a uma linha da mamória cache podem estar associadas várias linhas da memória principal. Portanto, linhas de mesmo rótulo não podem coexistir na memória cache. Quando ocorrer o Miss de uma linha i do conjunto k e a linha i da memória cache estiver ocupada, ocorrerá necessariamente a substituição, mesmo que hajam linhas livres.
• No mapeamento associativo uma linha da memória principal pode residir em qualquer linha da memória cache. Não há nenhuma relação entre as suas localizações. No circuito da "tabela de correspondência" (implementada na memória associativa), o endereço da linha a ser acessada é comparado simultaneamente com todos os endereços das linhas residentes na memória cache para ver se ela se encontra na memória cache. Quando ocorrer o Miss de uma linha, esta linha é carregada preferencialmente em qualquer linha ainda livre na memória cache. A substituição só se dá se todas as linhas estiverem ocupadas.
• O mapeamento em conjunto associativo é de fato vários caches de mapeamento direto operando em paralelo. Cada linha i do conjunto k da memória principal é mapeada na linha i de uma das memórias cache em paralelo. Isso significa que um número de linhas i igual ao número de memórias cache (em paralelo) pode coexistir no cache.

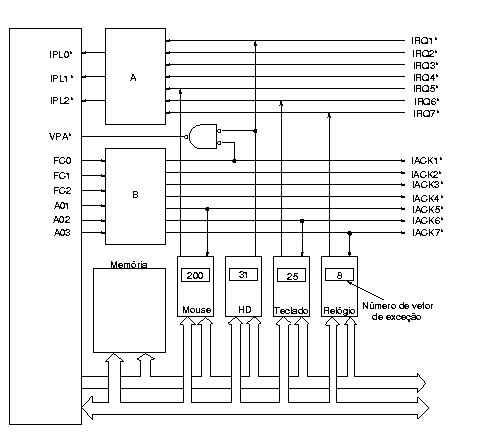

O circuito B decodifica o nível de prioridade atendido pelo processador, representado por 3 bits (linhas A01-A03), em 7 distintas linhas de IACK*.

No caso dos processadores da família MC68000, a distinção entre uma interrupção vetorizada e uma interrupção auto-vetorizada se dá pela ativação ou não do sinal VPA* durante o processamento de uma interrupção. No circuito em questão, as requisições oriundas dos dispositivos Mouse, Teclado e Relógio geram interrupções vetorizadas, porque o sinal VPA* não é ativado.

Como cada entrada da tabela de vetores de exceção ocupa 4 bytes,

• Mouse: 200 * 4 = 800 = $320, porque o número de vetor é 200 e cada endereço ocupa 4 bytes;
• HD: 25 * 4 = 100 = $64, porque gera-se uma interrupção auto-vetorizada do nível 1 e o processador provê automaticamente o número de vetor correspondente, que é 25;
• Teclado: $64, porque o número de vetor é 25;
• Relógio: 8*4 = $20, porque o número de vetor é 8.

No contexto da terminologia adotada pela Motorola, o processamento de exceção refere à forma como um processador responde a uma exceção (compreende o intervalo entre o instante de reconhecimento de uma exceção até carregar o endereço da rotina de serviço no PC), e o tratamento de exceção refere à ação tomada pela rotina de serviço (a partir do instante de desvio para o endereço da rotina de serviço).

Portanto, durante o processamento de uma exceção, são realizados os ciclos de barramento, uma vez que, no mínimo, o conteúdo do PC e do SR são salvos na pilha do sistema que fica localizada na Unidade de Memória.

A principal função de uma unidade de gerência de memória consiste em mapear endereços do espaço lógico gerados pelo processador em endereços do espaço físico definido na Unidade de Memória.

Entre as vantagens desta organização temos:

1. tornar transparente a localização física dos dados e dos program as,
2. permitir diferentes processos/tarefas compartilharem recursos comuns (dados e i nstruções),
3. possibilitar a implementação de um sistema de memória virtual (quando um endereço lógico não tem nenhum endereço físico correspondente, a unidade de gerência de memória pode gerar um sinal de ``falta de página''. Este sinal pode ser utilizado para solicitar atenção do processador para carregar a ``página faltante'' e atualizar a tabela de correspondência entre endereços lógicos e físicos),
4. facilitar o controle de acessos através da programação dos bits do seu registrador de estado, como habilitar acessos, proteger contra a escrita, proteger contra acessos indevidos, etc.
5. possibilitar a implementação de um sistema com mais memória física que a capacidade de endereçamento da UCP.
