Batalha Naval 1.0 Autores:
Diego Ferreira dos Santos (santos@ceb.unicamp.br)
Amarildo Martins (amartins@inatel.br)

A primeira versão do jogo Batalha Naval pode ser visualizada no seguinte Código Fonte. Essa versão foi desenvolvida em OpenGL no ambiente Linux e possui as seguintes características:

Três tipos distintos de Navios

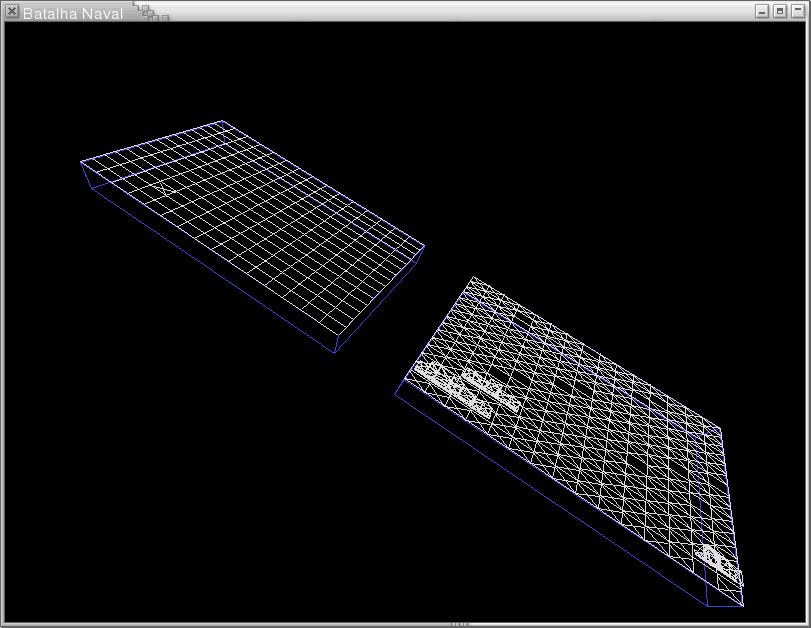

Versão em Wireframe

Usuário entra com a posição dos Navios pelo teclado

Diferentes posições de Visualização das Matrizes

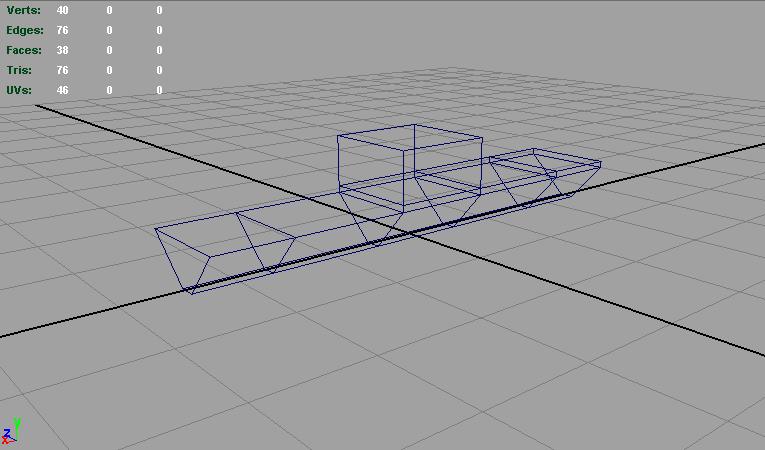

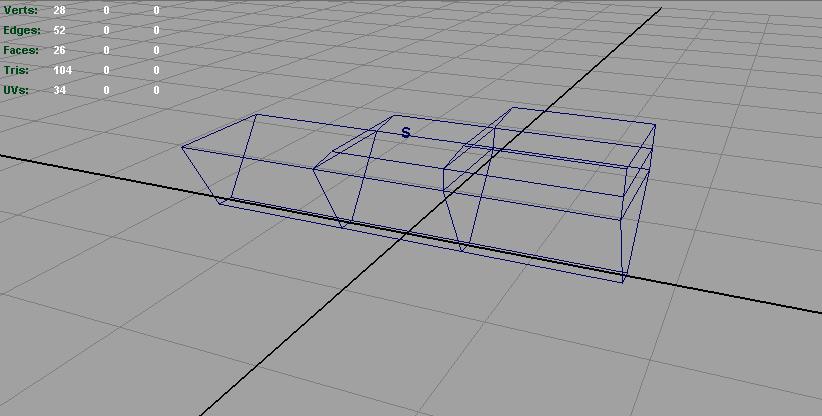

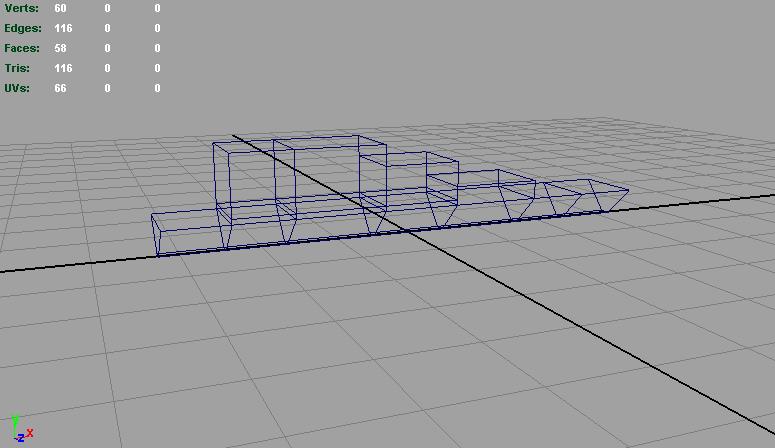

Os navios foram desenhados utilizando o software Maya 6.0. Abaixo podem ser vistos os três tipos de navios criados no Maya 6.0.

Os navios foram gravados no formato .OBJ. Esse formato pode ser lido e usado em opengl através da biblioteca glm que faz parte do GLUT. Abaixo estão os comandos que são utilizados para ler os arquivos contendo as imagens 3D.

GLMmodel *model2;
GLMmodel *model3;
GLMmodel *model4;
GLuint model_list2;
GLuint model_list3;
GLuint model_list4;

model2 = glmReadOBJ ("navio2.obj");
model3 = glmReadOBJ ("navio3.obj");
model4 = glmReadOBJ ("navio4.obj");

model_list2 = glmList(model2,GLM_FLAT);
model_list3 = glmList(model3,GLM_FLAT);
model_list4 = glmList(model4,GLM_FLAT);

Lógica do Jogo

O jogo é composto basicamente de 2 matrizes 15x15. Uma matriz do usuário e outra destinada ao computador. Na matriz do computador os navios serão distribuídos aleatoriamente, enquanto que na outra matriz o usuário entrará com a posição dos navios manualmente via teclado.

As matrizes são formadas por um tipo criado denominado "navio" que contém as seguintes variáveis:

typedef struct NAVIO{
int tipo;
int visivel;
int orientacao;
int posicaoNavio;
} navio;

Onde:

tipo = Tipo do Navio. Na atual versão estão disponíveis 3 tipos numerados de 2 a 4, de acordo com o número de casas na matriz que o navio ocupa. Se o tipo for zero, então não existe navio na posição.

visivel. Indica se é para desenhar a posição atual na matriz ou não.

orientacao. Indica orientacao do navio (horizontal ou vertical).

posicaoNavio. Indica a posicao do tipo do navio na matriz. Se for 0 indica que esta é a posição inicial do navio. Util para descobrir onde se inicia o desenho do navio.

Ao se iniciar o jogo, o computador sorteia a posição onde serão armazenados os navios através do seguinte código:

for (Navio.tipo=2; Navio.tipo<=4; Navio.tipo++)
do{
gettimeofday(&tm,NULL);
srand(tm.tv_usec);
srand(tm.tv_usec);
x = (int) (15.0*rand()/(RAND_MAX+1.0));
gettimeofday(&tm,NULL);
srand(tm.tv_usec);
y = (int) (15.0*rand()/(RAND_MAX+1.0));
NumeroTentativas++;
if (NumeroTentativas > 100)
break;
}while (!putNavio(0,x,y,Navio));

A função "putNavio" tem como argumentos a matriz que se deseja colocar o navio, a posição onde o navio será inserido e o tipo de navio. Essa função retornará falso caso a posição em que se deseja adicionar um navio já esteja ocupada ou então caso o navio não consiga preencher todas as posições da matriz (de acordo com o seu tamanho).

O Tamanho inicial da janela escolhido é de 800x600. O volume de visualização escolhido é de:

Posicao X: -300, 300

Posicao Y: -100, 100

Posicao Z: -100, 100

As duas matrizes foram definidas através dos seguintes vértices: GLfloat vertices[8*3] = {
-30.0,0.0,7.0,
-3.0,0.0,7.0,
-3.0,2.5,7.0,
-30.0,2.5,7.0,
-30.0,0.0,-8.0,
-3.0,0.0,-8.0,
-3.0,2.5,-8.0,
-30.0,2.5,-8.0
};

GLfloat vertices2[8*3] = {
3.0,0.0,7.0,
30.0,0.0,7.0,
30.0,2.5,7.0,
3.0,2.5,7.0,
3.0,0.0,-8.0,
30.0,0.0,-8.0,
30.0,2.5,-8.0,
3.0,2.5,-8.0
};

Após o usuário entrar com a posição dos navios (função putNavio) para ser armazenado na matriz o jogo começa. As jogadas são alternadas entre o usuário e o computador. A matriz em que o usuário fará as jogadas é a da esquerda (pode ser visto na seção de Telas do Jogo mais abaixo). O computador atribui posições aleatoriamente para suas jogadas e nessa primeira versão não foi utilizada nenhuma heurística caso o computador acerte uma parte do navio.

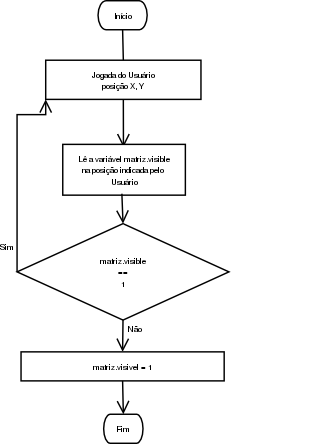

Para cada jogada, tanto do computador quanto do usuário, o seguinte algoritmo é utilizado:

No fluxograma acima está demonstrado a jogada do usuário, mas o código para a jogada do computador é o mesmo.

Após cada jogada, a tela do sistema é re-pintada e as posições são desenhadas de acordo com as informações das matrizes (através da função desenhaJogo). A função desenhaJogo percorre as duas matrizes inteiras e verifica:

Se variável matriz.visivel = 0, não desenha nenhuma ação na tela, pois significa que essa posição ainda não foi escolhida pelo usuário (ou pelo computador)

Se a matriz.visivel for igual a 1 (significa que o usuário (ou computador) já escolheu essa posição anteriormente. Se a variável tipo da matriz for igual a 0, então desenha na posição um X, significando que não existe um navio nessa posição. Se a variável tipo for diferente de 0, então um navio foi acertado. Desenha-se então na tela um quadrado (caso o navio ainda não foi completamente destruído (identificado através da função criada pecaEliminada) ou, caso contrário, desenha-se o navio inteiro (de acordo com o tipo lido). A função que desenha os navios é a seguinte:

glPushMatrix();
glTranslatef(((x-1)*1.8)+deslocaX,2.6,6.6-(y-1));
if (tipo == 2)
{
glScalef(0.85,1.0,1.0);
glCallList(model_list2);
}
else if (tipo == 3)
glCallList (model_list3);
else if (tipo == 4)
glCallList (model_list4);
glPopMatrix();

A variável deslocaX terá um valor diferente para cada tipo de navio, fazendo com que o navio seja transladado para a posição correta da matriz

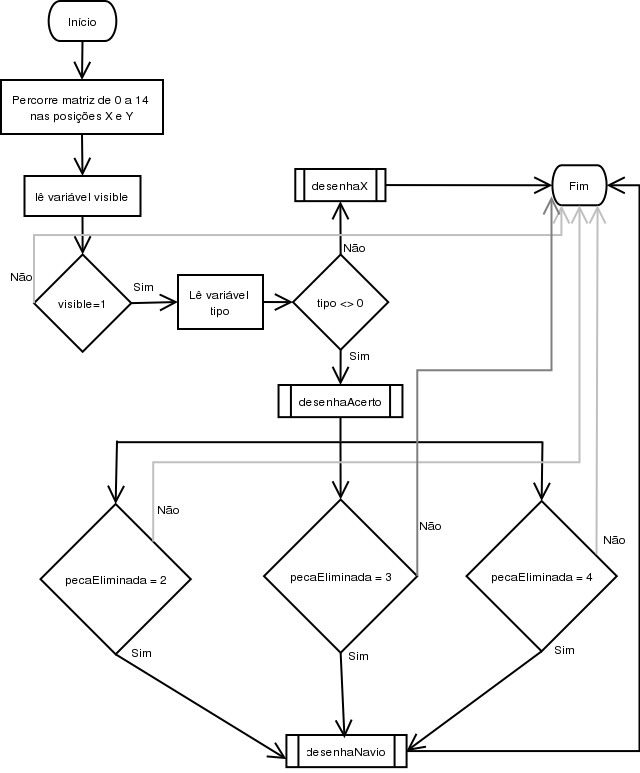

O fluxograma abaixo demonstra o algoritmo utilizado para o desenho do jogo

Após cada jogada, é verificado se foi atingido o final do jogo. Isso é feito através da função acabouJogo(int matriz). Essa função percorre toda a matriz e verifica se todas as peças possuem o valor visible = 1. Se essa informação se confirmar, então o jogo está encerrado.

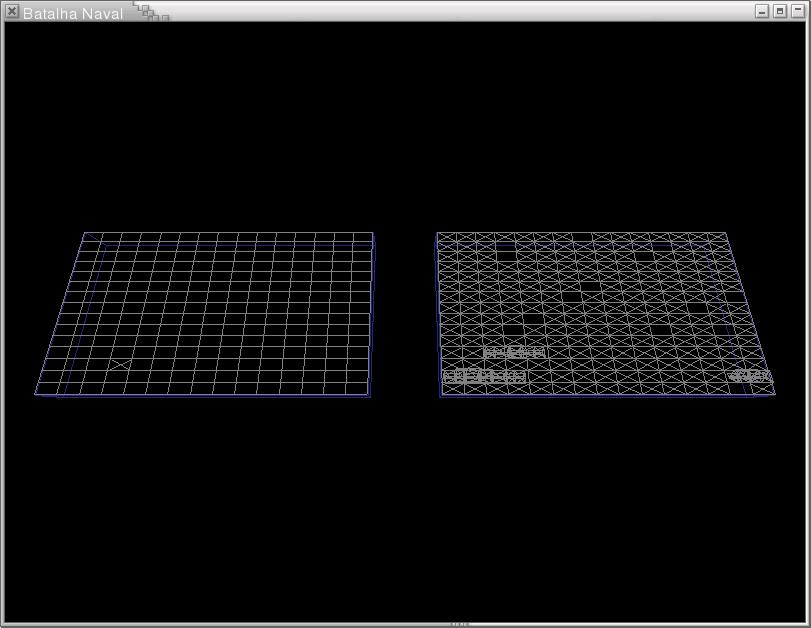

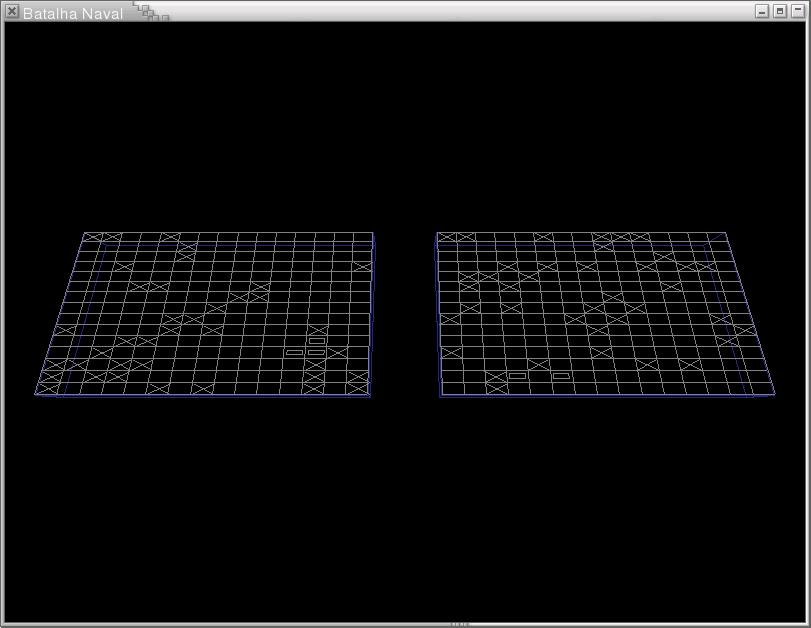

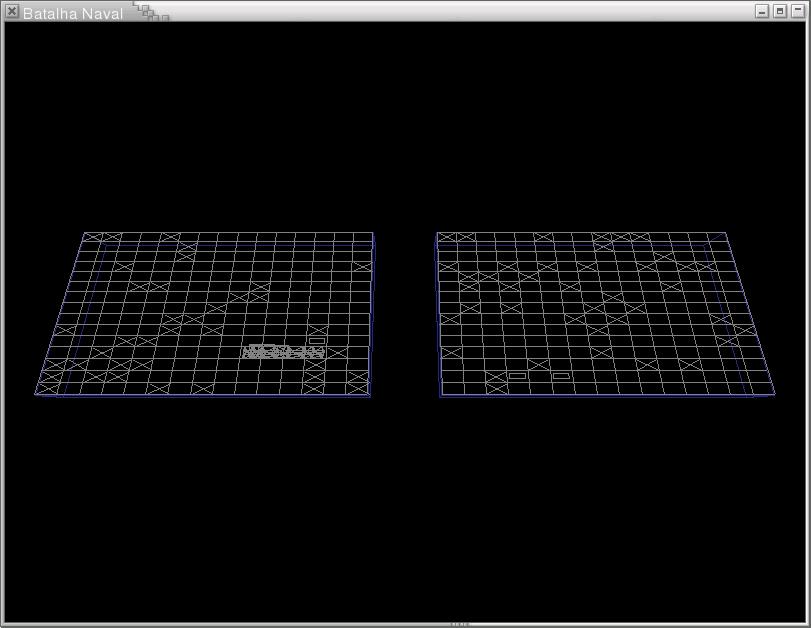

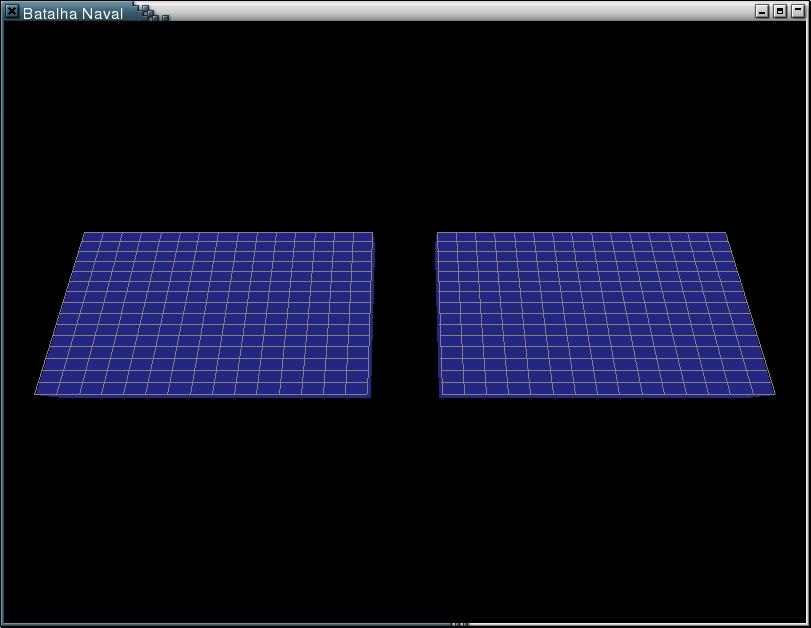

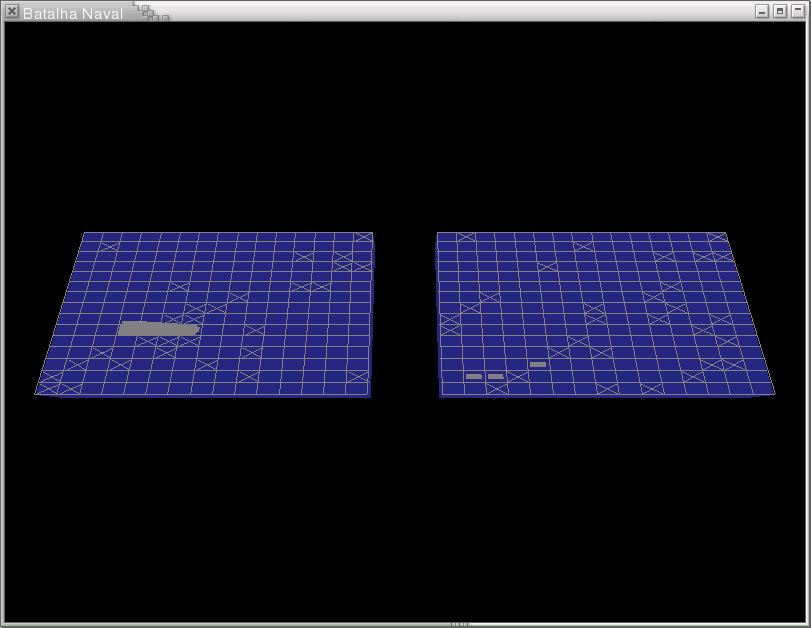

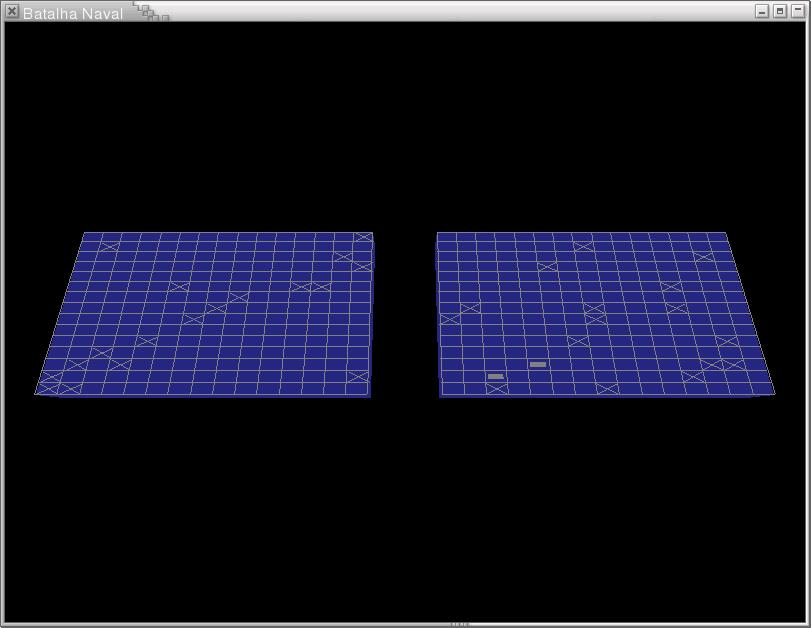

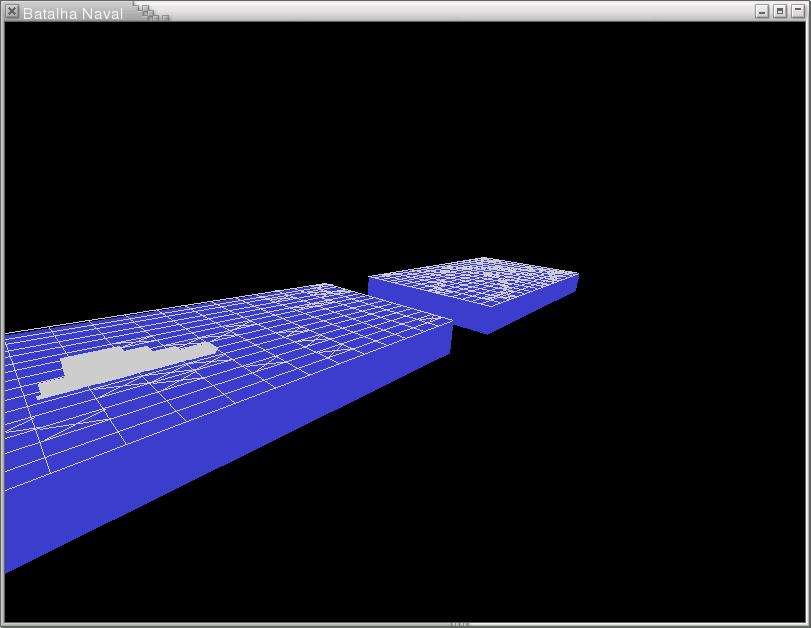

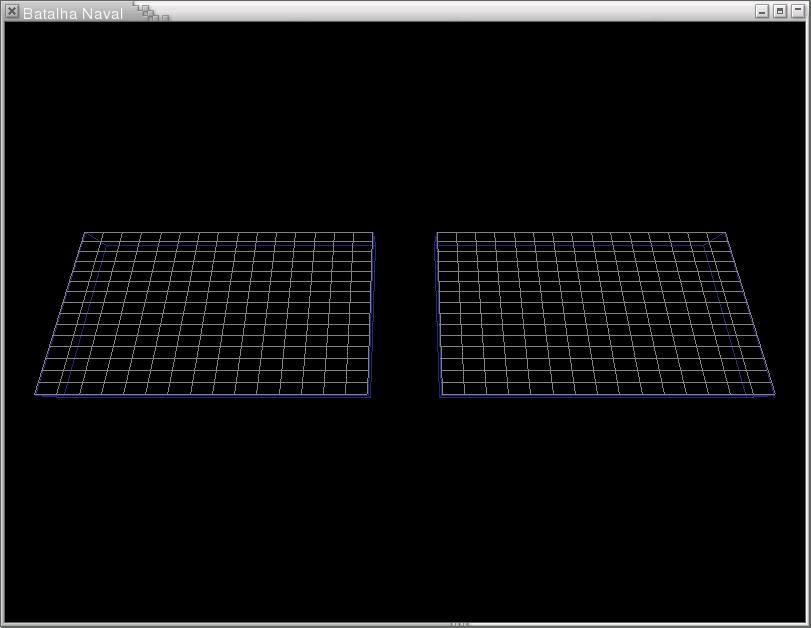

Algumas Telas do Jogo - Parte 1

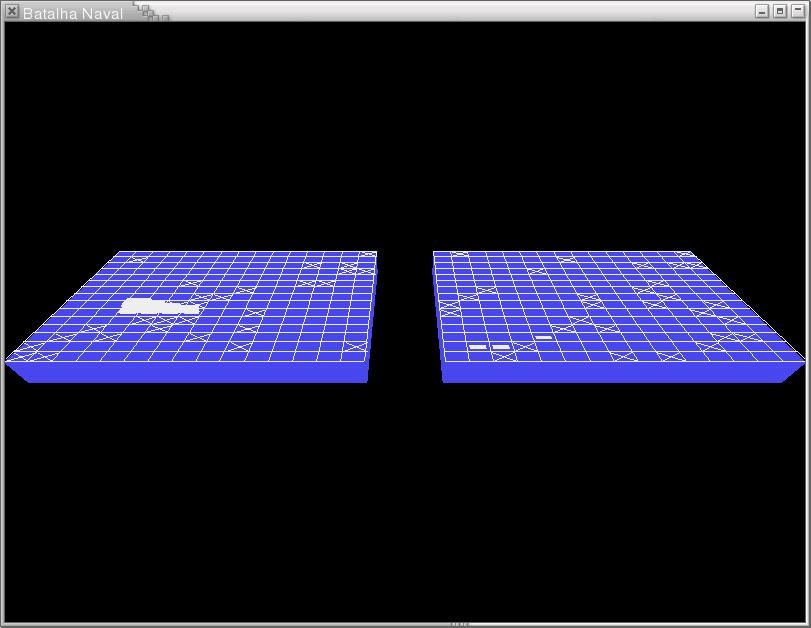

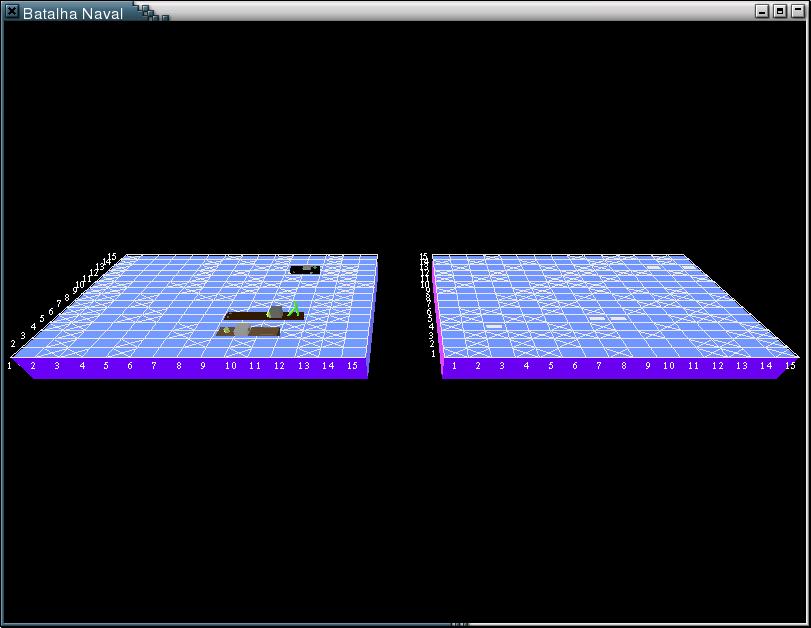

Parte 2: Versão com Tonalização de Gouraud e chaveamento do cenário entre Diurno e Noturno onde navios terão luzes acesas

Foram utilizados os seguintes valores para simular um ambiente diurno no jogo.

GLfloat dia_amb[]={0.7, 0.7, 0.7, 1.0};
GLfloat dia_dif[]={1.0, 1.0, 1.0, 1.0};
GLfloat dia_spe[]={1.0, 1.0, 1.0, 1.0};

A fonte de luz está posicionada em:

GLfloat lightpos[4]={-100.0,10.0,10.0,1.0};

Para simular um abiente noturno, foram utilizados os seguintes valores:

GLfloat noite_amb[]={0.0, 0.0, 0.0, 1.0};
GLfloat noite_dif[]={0.1, 0.1, 0.1, 1.0};
GLfloat noite_spe[]={0.0, 0.0, 0.0, 1.0};

Para simular luzes acesas nos navios quando o ambiente for noturno, foi utilizado o parâmetro GL_EMISSION do objeto, com as seguintes características:

Caso ambiente Noturno: GLfloat emission[4]={0.6, 0.7, 0.4, 1.0};
Caso ambiente Diruno: GLfloat without_emission[4]={0.0, 0.0, 0.0, 1.0};

A tecla 'd' ativa o ambiente diurno enquanto a 'n' ativa o noturno

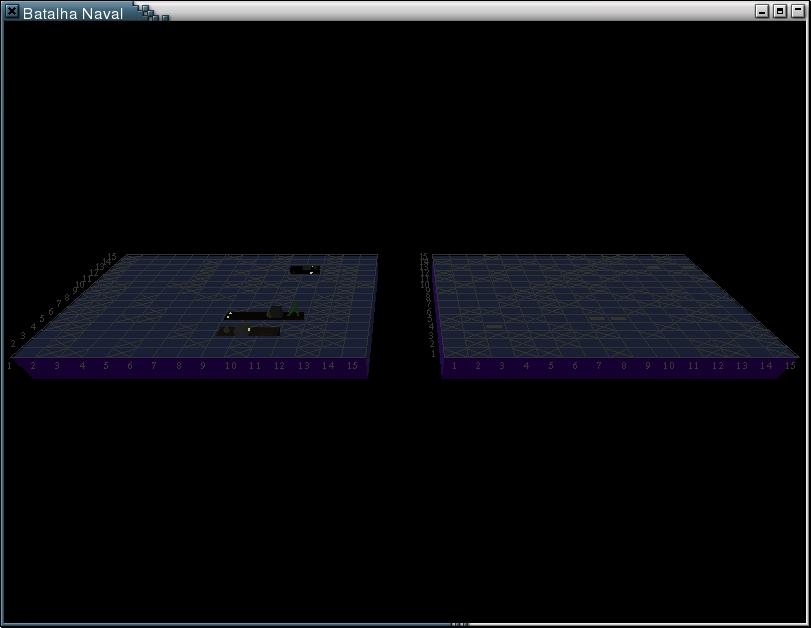

Algumas telas do Jogo - Parte 2

Parte 3: Cenas texturizadas e o jogador seleciona a posição através do cursor

Para selecionar a posição através do cursor foi necessário criar um ID para cada quadrado que identifica a posição da jogada no tabuleiro. Através da função glLoadName é então atribuído um nome para cada objeto. Para saber qual objeto o usuário clicou, foi criada uma função denominada PICK, que retorna o objeto clicado pelo usuário.

int pick(int x, int y)
{
int hit=0;

glGetIntegerv(GL_VIEWPORT, viewport);
(void) glRenderMode (GL_SELECT);
glInitNames();
glPushName(-1);

glMatrixMode (GL_PROJECTION);
glPushMatrix();
glLoadIdentity();
gluPickMatrix (x, height - y, 4, 4, viewport);
gluPerspective (80.0,(GLfloat)width/(GLfloat)height,1.0,128.0);

glMatrixMode (GL_MODELVIEW);
glLoadIdentity();
gluLookAt (0.0,32.0,12.0,0.0,0.0,0.0,0.0,1.0,0.0);

glMultMatrixd(rotacao);

desenhaQuadradosTabuleiro();
glMatrixMode(GL_PROJECTION);
glPopMatrix();

glFlush();
hit = glRenderMode (GL_RENDER);

if (hit)
return selectBuffer[3];
else
return 0;
}

Para a parte de texturas, foram feitos 5 tipos de texturas: de metal, de rocha, de madeira, de água e de concreto. As texturas são lidas de um arquivo BMP. A biblioteca utilizada nesse projeto, a GLM, possui um método para atribuir as coordenadas de textura. Portanto, não é necessário fazer essa atribuição para os objetos lidos dos arquivos .OBJ.

Primeiro, indica-se a quantidade de texturas que será utilizada através do comando glGenTextures, nesse caso são 5. O comando glTexImage2D foi utilizado para armazenar os dados RGB de cada textura. Para selecionar cada textura separadamente, utiliza-se o comando glBindTexture.

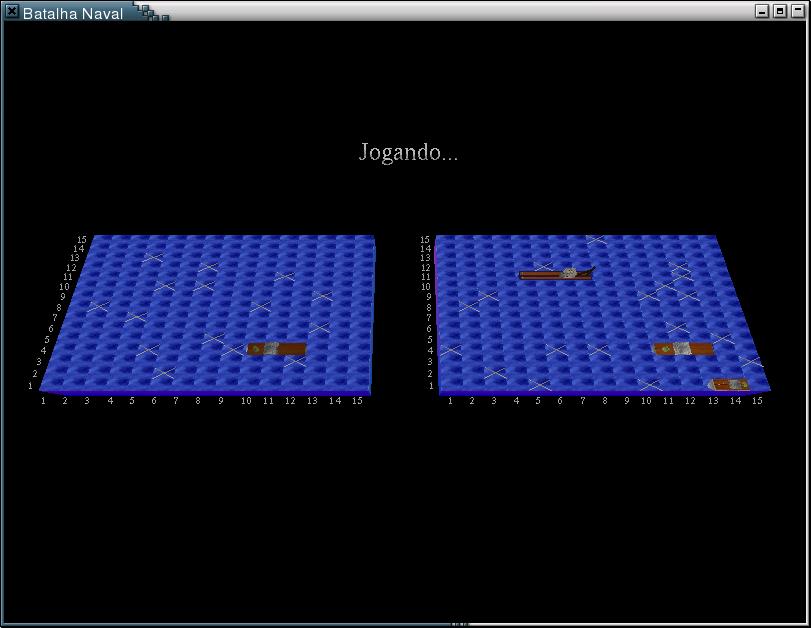

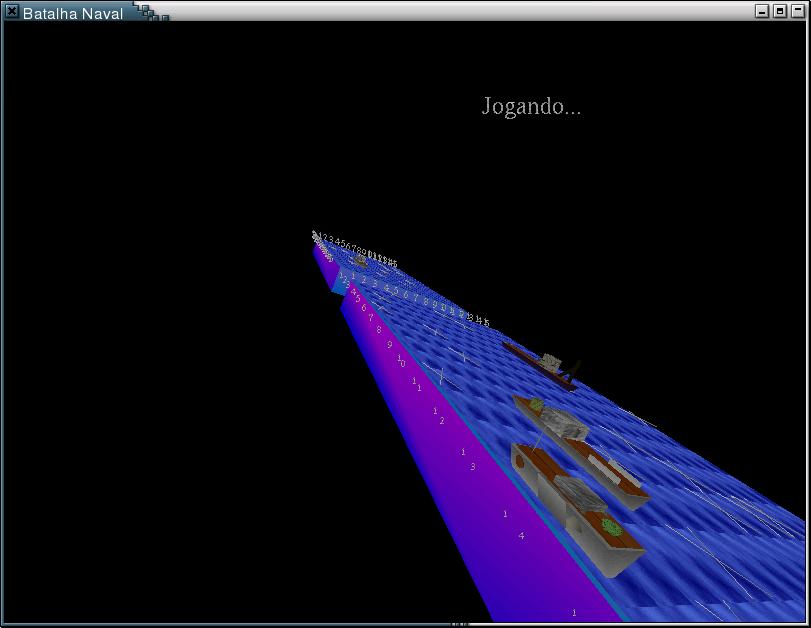

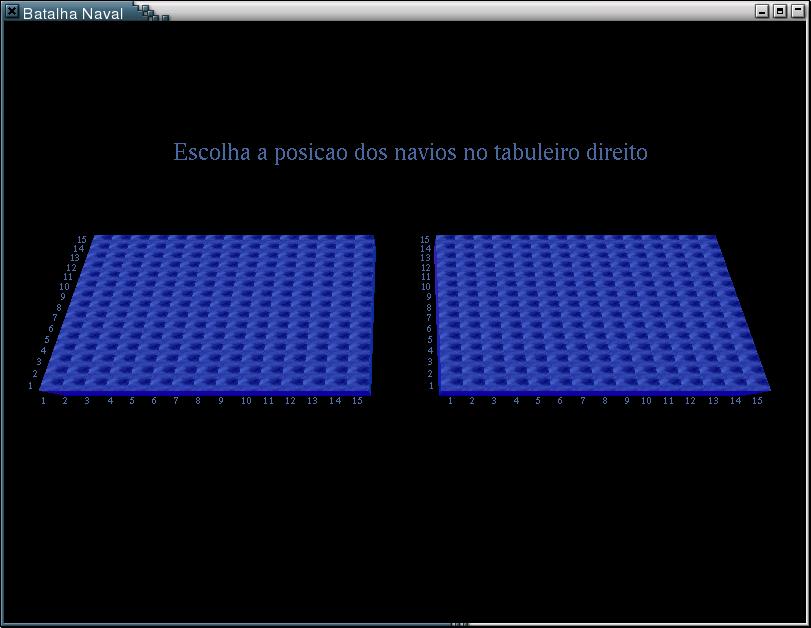

Algumas telas de exemplo da última parte do jogo

Observações:

Para compilar o código fonte é utilizada a seguinte linha:
cc naval.c glm.c -o naval -lGL -lGLU -lglut
