1^o Projeto

Atividade 3 - Transformações Perspectivas e Projeções

Objetivo: Visualizar a cena construída na atividade anterior de três diferentes pontos de vista.

Projeção e Visualização

(1) Posicione o ponto de vista na cena do exercício anterior de tal modo que o observador aparente estar sentado na cadeira da esquerda e olhando para a frente. Dica: Use o comando gluLookAt. Veja também as demonstrações didáticas dessa tarefa.

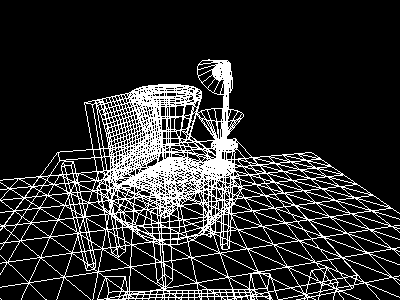

Cena visualizada por um observador sentado numa cadeira.

(2) Visualize a cena de frente com projeção ortográfica. O resultado deverá ser parecido com a imagem mostrada abaixo:

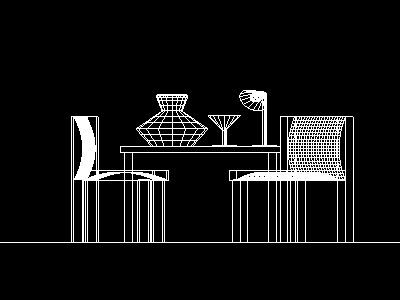

Cena visualizada com projeção ortográfica.

(3) Visualize a cena com projeção perspectiva contendo dois pontos de fuga. Dica: O número de pontos de fuga pode ser observado pela existência de linhas de convergência no tampo da mesa.

Demonstrações Didáticas

O tutorial abaixo auxilia o aluno na compreensão dos conceitos básicos de OpenGL necessários para a implementação dessa atividade.

[Tutorial OpenGL - Projeções] Executável Windows Demonstra como funcionam os diferentes tipos de projeções em OpenGL, compreendendo as funções gluPerspective(), glOrtho() e glFrustum(). A transformação de visão também pode ser modificada interativamente pela função gluLookat(). Use o botão direito para acessar os menus pop-up de configuração. Consulte também o capítulo 3 do OpenGL Programming Guide para detalhes a respeito dos diferentes tipos de projeções no OpenGL e do uso da função gluLookAt.

Autor: Harlen Costa Batagelo (harlen@dca.fee.unicamp.br)
